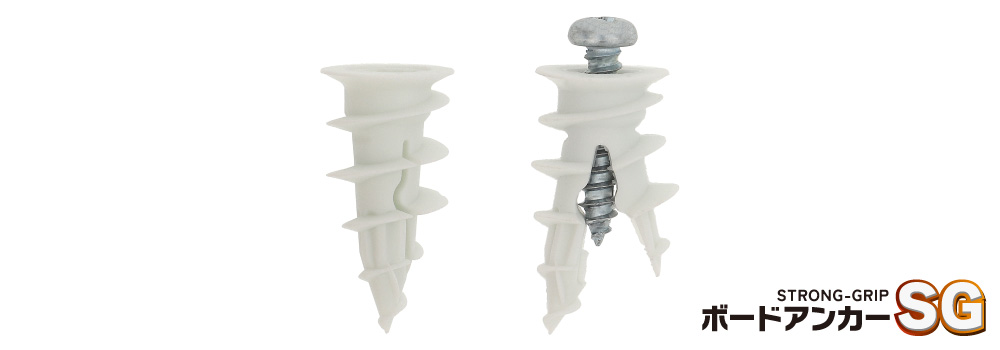

せっこうボード用 ねじ込み式 樹脂製
ボードアンカーSGは、下穴不要で施工できる、ねじ込み式せっこうボード用アンカーです。
ボードに対して鋭い先端で確実に位置決めができ、ねじ込みも楽に進みます。開脚時にはパキっと音でお知らせするので見えない壁裏でも施工の確実性を確認できます。
ボードアンカーSGの主な用途例
普通せっこうボード・強化せっこうボードに対する以下のようなものの取付け
ボードアンカーSGの特長
今までの、ねじ込み式ボードアンカーとはここが違います。

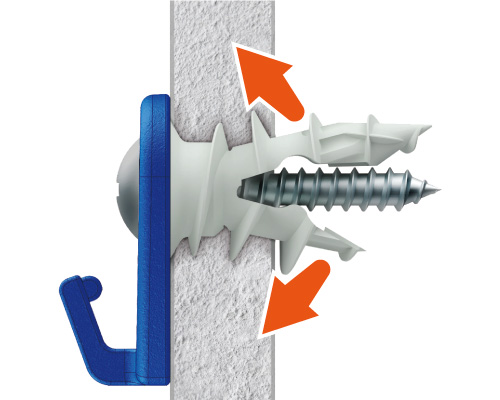

せっこうボードに食い付くだけでなく、裏面で開脚する構造のため抜けに対する強度に優れています。

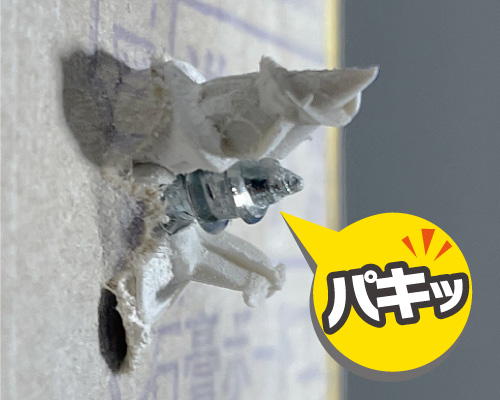

開脚時にパキッという音でお知らせ。確実に開いたことが分かるので、安心して施工できます。
せっこうボードに対して、簡単・確実に安定した強度で施工できます。

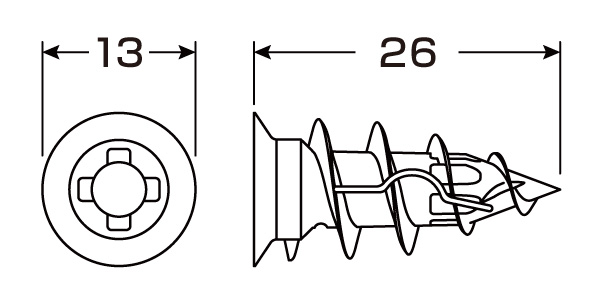

ボードアンカーSGの仕様
ボードアンカーSGの施工方法
使用ビス径：４～５mm
ビスの種類：タッピングビス
使用ビス長さ：取付物の厚さ＋20mm以上
使用できるボード：普通せっこうボード・強化せっこうボード
※強化せっこうボードに使用する場合は８mm径の下穴が必要
取付け位置を決めたら、下の手順に従って施工してください。
壁にアンカーの先端を刺して位置決めします。先端を刺すことで壁紙の巻き込みを低減できます。
No.2のドライバーを使用して壁とアンカーの天面が面一になるまで、ねじ込みます。（締め付け過ぎに注意してください）

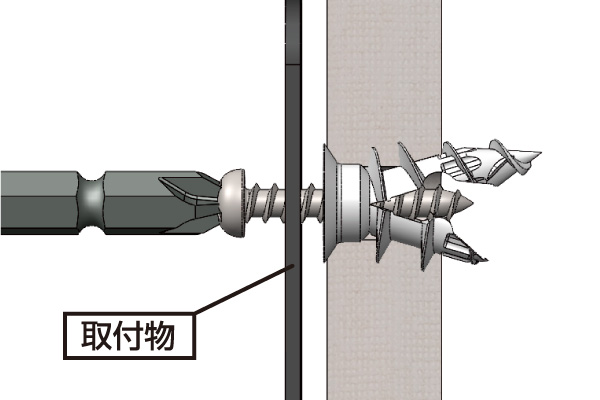

取付け物をあてがい、アンカーにビスをねじ込んでいきます。開脚するとパキッと音がします。
ビスを最後までねじ込みます。（締め付け過ぎに注意してください）

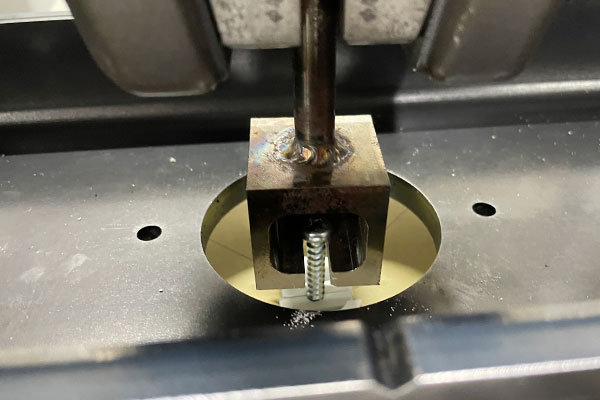

ボードアンカーSGの強度
最大引張強度
| 試験材 | ボード厚さ | 下穴 | 試験時ビス径 | 最大引張強度 |
|---|---|---|---|---|
| 普通せっこうボード （GB-R） | 9.5mm | 不要 | 4mm | 244N（24.9kgf） |
| 5mm | 248N（25.3kgf） | |||
| 12.5mm | 不要 | 4mm | 274N（28.0kgf） | |
| 5mm | 299N（30.5kgf） | |||
| 強化せっこうボード （GB-F） | 12.5mm | 必要 （8mm径） | 4mm | 438N（44.7kgf） |
| 5mm | 500N（51.0kgf） |
表は横にスクロールできます。
参考２点近接設置による強度への影響
アンカーを複数点で設置する場合、その強度は１点の最大引張強度×設置数ではありません。取付物の荷重位置のバランスなど複合的に影響しますが、特に設置間の距離が短い場合は強度への影響が大きくなります。

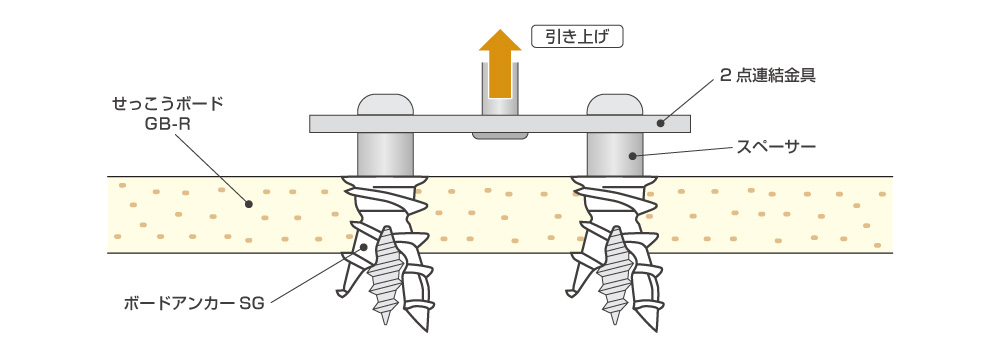

試験条件

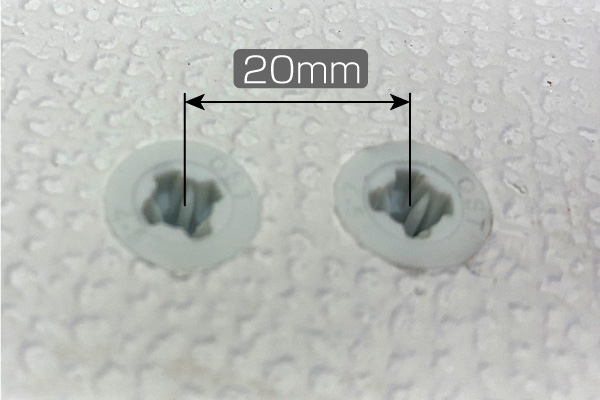

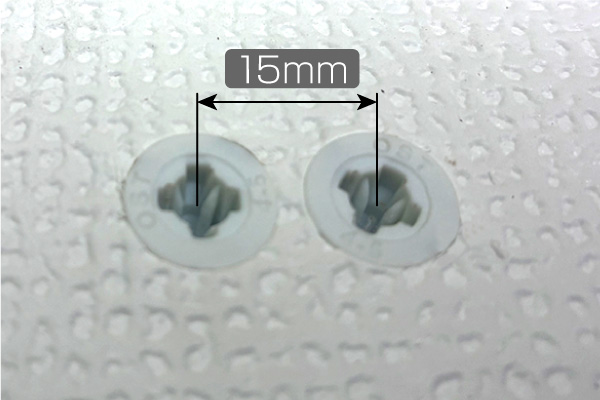

せっこうボード（GB-R）12.5mm厚に、ボードアンカーSGを15mm・20mm・30mmの間隔で２点設置。中心部に荷重をかける。

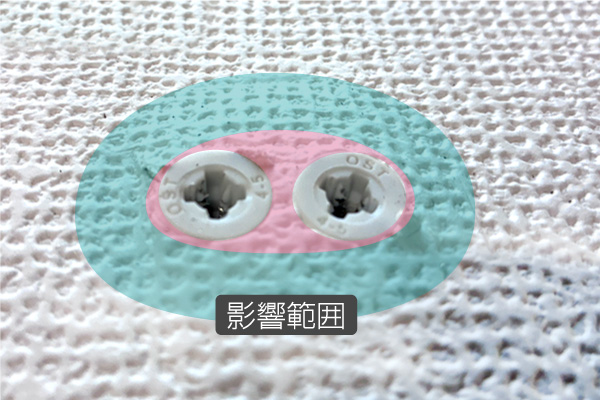

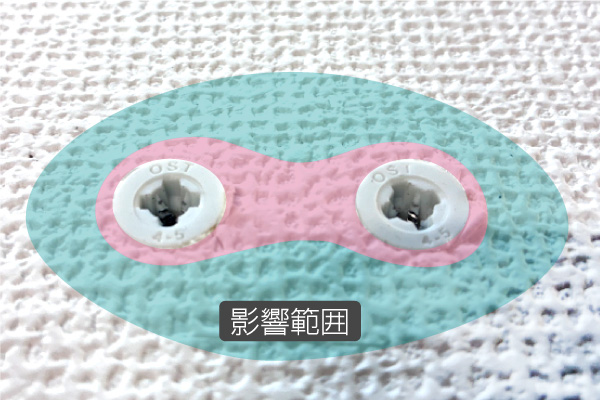

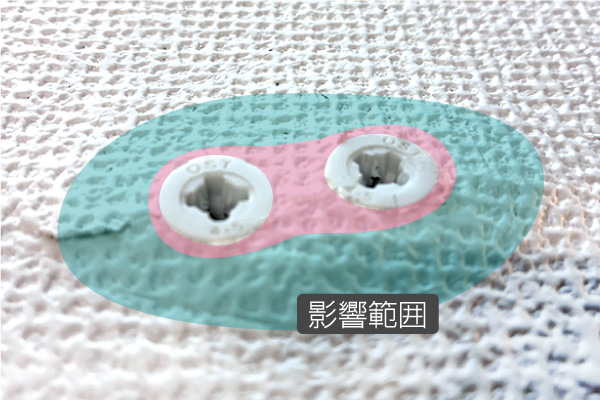

引抜試験後のせっこうボードに及ぼす影響範囲比較
| 試験材 | 2点間の距離 | 最大引張強度 | 距離30mmを100％ とした時の減少率 |
|---|---|---|---|
| 普通せっこうボード GB-R 12.5mm厚 | 30mm | 728N（74.2kgf) | 100％ |
| 20mm | 506N(51.5kgf) | 69.5% | |
| 15mm | 375N(38.2kgf) | 51.5% |
表は横にスクロールできます。
パッケージラインナップと入数
この商品にサイズバリエーションはありません。入数違いのみのラインナップとなります。
| 規格 | 品番 | JANコード | パック形態 | 入数 | 標準販売価格 （税抜） |
| SG-25 | 49-131 | 4935646491317 | 吊りパック | 25個 | オープン価格 |
| SG-60 | 49-132 | 4935646491324 | ボックスパック | 60個 | オープン価格 |
| SG-200 | 49-133 | 4935646491331 | バケツパック | 200個 | オープン価格 |
表は横にスクロールできます。
